Mit dem dreiphasigen Netzanalysator C.A 8335 "Qualistar Plus" von Chauvin Arnoux® können
folgende elektrische Parameter gemessen und aufgezeichnet werden:

• Scheitel- und Effektivwerte von Spannung (bis 1000 V_RMS) und Strom (bis 6500 A_RMS)
• Wirkleistungen, Scheinleistungen und Blindleistungen
• Wirkenergien, Scheinenergien und Blindenergien
• Motor-Anlaufstrom

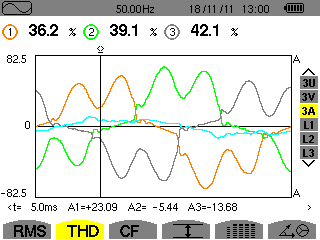

• Harmonische Verzerrung (THD), Gleichkomponente (DC)
• Oberschwingungen von Spannungen und Strömen bis 50. Ordnung
• Leistungsfaktoren (PF), Verschiebungsfaktoren (DPF), Verzerrungsfaktor (DF), K-Faktor (KF)
• Unsymmetrie, Kurzzeitflicker (PST)
• Netzfrequenz
• Transientenerfassung.

Vorteilhafterweise erfolgt die Strommessung mittels Stromzangen, wodurch sich ein Auftrennen von
Leitungen erübrigt.
Die elektrischen Parameter können auch über längere Zeiträume durch Aufzeichnung beobachtet
und durch softwareunterstützte Protokollierung dokumentiert und die zeitlichen Verläufe hinsichtlich
Extrem- und Mittelwerten ausgewertet werden.

Damit lassen sich bei neuentwickelten Maschinen und Anlagen am realen Objekt zuverlässig auf
einfache und schnelle Weise die wirklich auftretenden Werte, z.B. der Aufnahmeleistung, der
Phasenverschiebung etc., ermitteln und somit die technischen Daten sehr genau bestimmen
sowie EMV-Schutzmaßnahmen optimieren.
Auch an bestehenden Maschinen, Anlagen und Netzen kann das Messgerät zur Bestimmung der
elektrischen Parameter, zur Fehlersuche sowie zur Suche nach Ursachen für Netzstörungen
eingesetzt werden.
